R2 KRIVÁŇ-MÝTNA | 209-02
ESLOVÁQUIA (MSS M1-70-S) 2021-EM CURSO
R2 Kriváň-Mýtna | 209-02
ESLOVÁQUIA (MSS M1-70-S) 2021-...
Localização
Banksá Bystrica, Eslováquia
Banksá Bystrica, Eslováquia
Ano de Realização
2021-...
2021-...
Obra

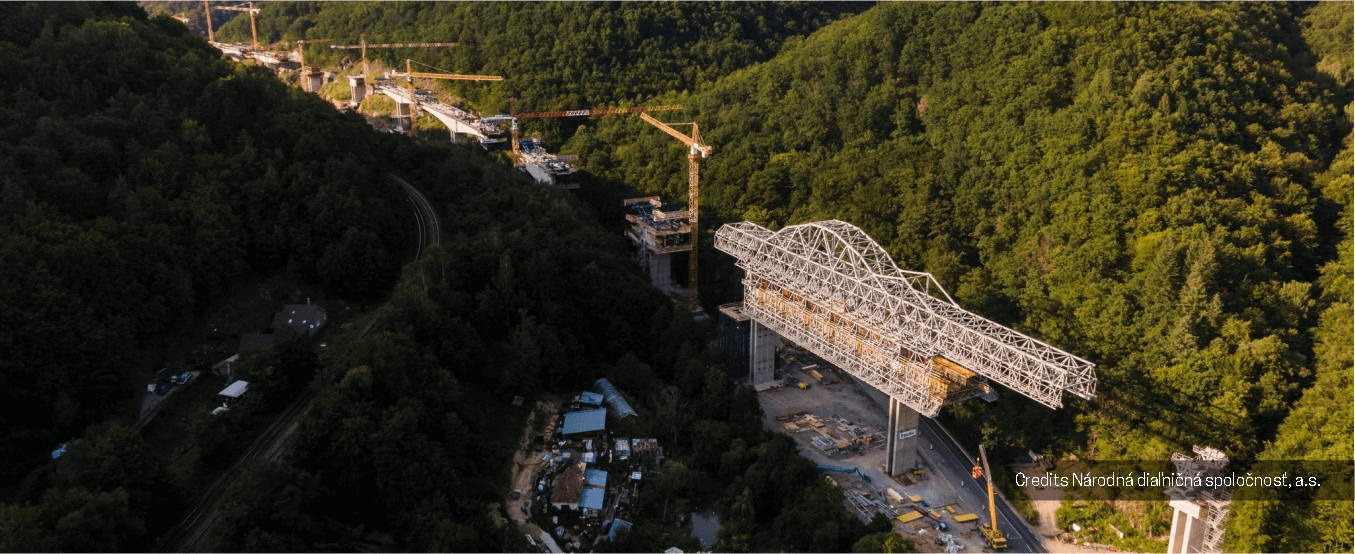

tipo: Viaduto, comprimento total 800 m
Vão-tipo: 70 m
Largura do tabuleiro: 26,7 m
Secção: Caixão (Betonagem da seção em duas fases 1º U + 2º laje superior)
tipo: Viaduto, comprimento total 800 m
Vão-tipo: 70 m
Largura do tabuleiro: 26,7 m
Secção: Caixão (Betonagem da seção em duas fases 1º U + 2º laje superior)
Características do equipamento
Modelo: MSS M1-70-S
Tipo de equipamento: In situ
Tipologia: Cimbre superior
Sistema OPS: N/A
Rendimento: Ciclos de 22 dias
Modelo: MSS M1-70-S
Tipo de equipamento: In situ
Tipologia: Cimbre superior
Sistema OPS: N/A
Rendimento: Ciclos de 22 dias
Desafios
• Fiabilidade e qualidade do método construtivo
• Tabuleiro largo e com geometria complexa (geometria poligonal em planta).
• Montagem e desmontagem especiais e complexas
• Operação num terreno muito limitado em espaço e acesso
• Rápida capacidade de execução
• Fiabilidade e qualidade do método construtivo
• Tabuleiro largo e com geometria complexa (geometria poligonal em planta).
• Montagem e desmontagem especiais e complexas
• Operação num terreno muito limitado em espaço e acesso
• Rápida capacidade de execução
Soluções
• M1-70-S capaz e já testado com sucesso
• Inclusão de sistema de montagem de pórticos, evitando a necessidade de usar gruas num terreno limitado.
• Controlo de carga no tabuleiro durante a operação de avanço
• Cofragem estudada e adaptada para este tipo de construção
• Cofragem aberta por rotação das Estruturas Transversais
• Alargamento do tabuleiro com lajes pré-fabricadas.
• Processo de montagem adaptado e otimizado
• M1-70-S capaz e já testado com sucesso
• Inclusão de sistema de montagem de pórticos, evitando a necessidade de usar gruas num terreno limitado.
• Controlo de carga no tabuleiro durante a operação de avanço
• Cofragem estudada e adaptada para este tipo de construção

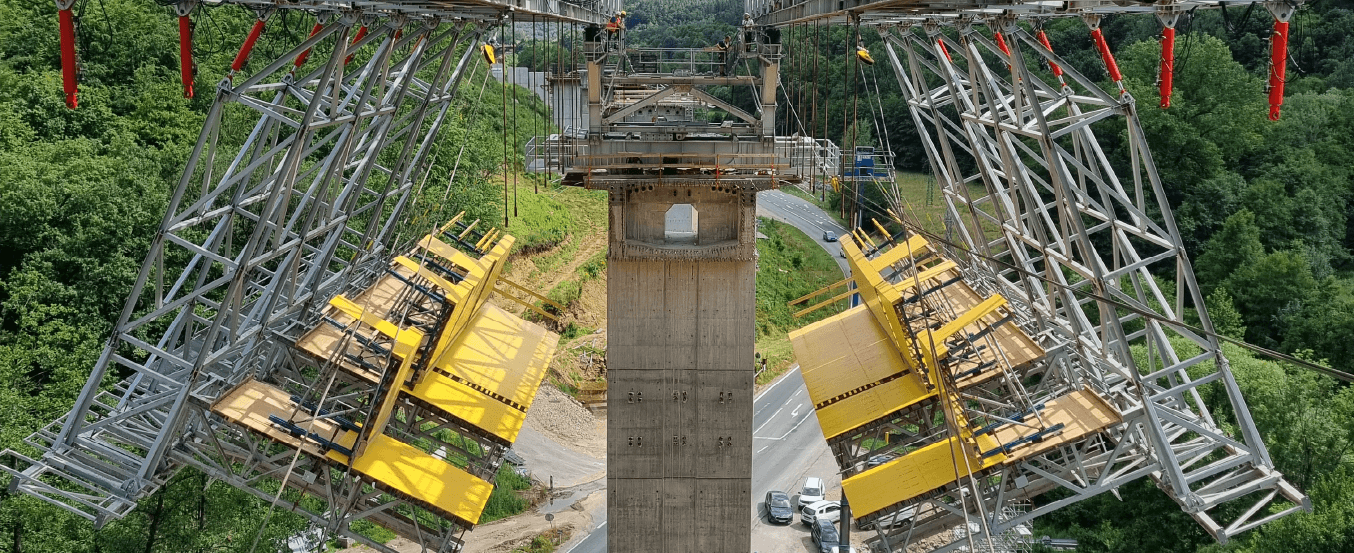

• Cofragem aberta por rotação das Estruturas Transversais
• Alargamento do tabuleiro com lajes pré-fabricadas.
• Processo de montagem adaptado e otimizado
Resultados
• OBRA EM CURSO
• OBRA EM CURSO
Vídeo
